【尚硅谷】Mysql-InnoDB数据存储结构
在线视频:MySQL数据库入门到大牛,mysql安装到优化,百科全书级,全网天花板
官方资料: 尚硅谷MySQL入门到高级-宋红康版
数据库的存储结构:页
索引结构给我们提供了高效的索引方式,不过索引信息以及数据记录都是保存在文件上的,确切说是存储在页结构中。另一方面,索引是在存储引擎中实现的,MySQL服务器上的存储引擎负责对表中数据的读取和写入工作。不同存储引擎中存放的格式
一般是不同的,甚至有的存储引擎比如Memory都不用磁盘来存储数据。
由于InnoDB是MySQL的默认存储引擎
,所以本章剖析InnoDB存储引擎的数据存储结构。
磁盘与内存交互基本单位:页
InnoDB将数据划分为若干个页,InnoDB中页的大小默认为16KB
。
以页
作为磁盘和内存之间交互的基本单位

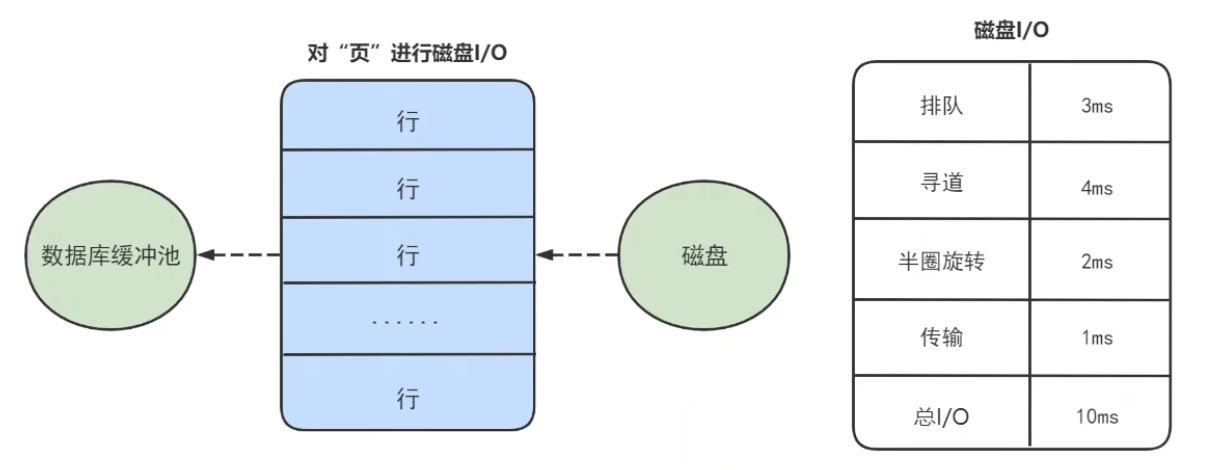

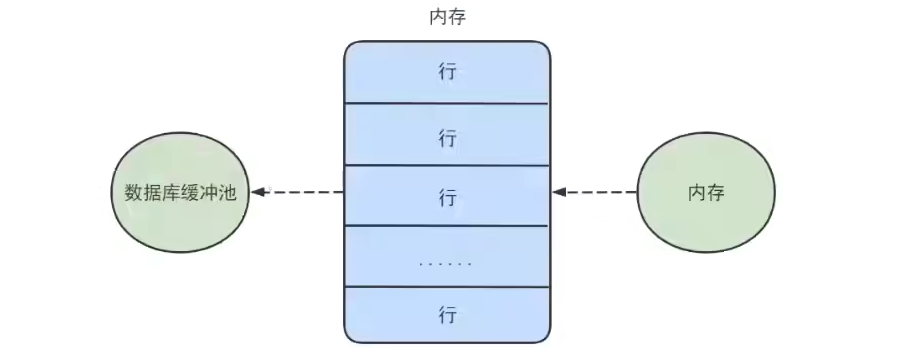

,也就是一次最少从磁盘中读取16KB的内容到内存中,一次最少把内存中的16KB内容刷新到磁盘中。也就是说,在数据库中,不论读一行,还是读多行,都是将这些行所在的页进行加载。也就是说,数据库管理存储空间的基本单位是页(Page),数据库I/0操作的最小单位也是页。一个页中可以存储多个行记录。
记录是按照行来存储的,但是数据库的读取并不以行为单位,否则一次读取(也就是一次/0操作)只能处
理一行数据,效率会非常低。
页结构概述

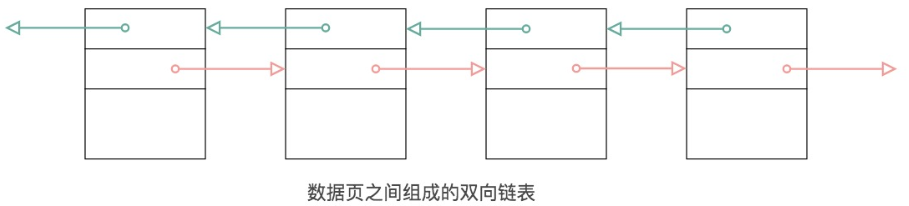

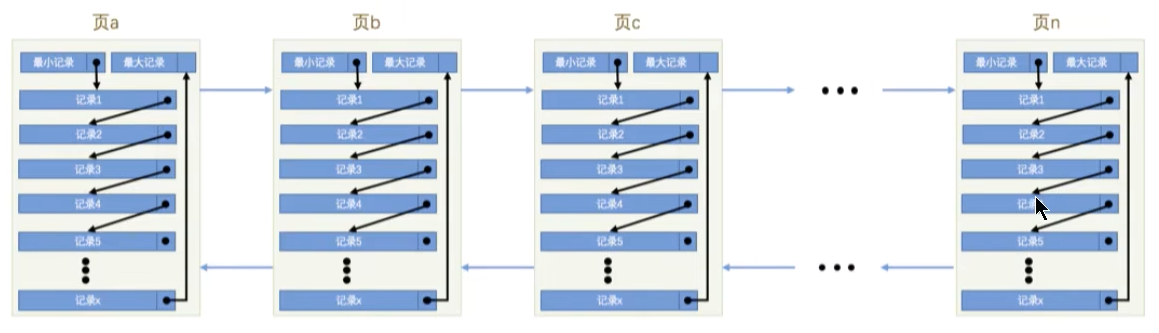

页a、页b、页c…页n 这些页可以不在物理结构上相连
,只要通过双向链表相关联即可。每个数据页中的记录会按
照主键值从小到大的顺序组成一个单向链表

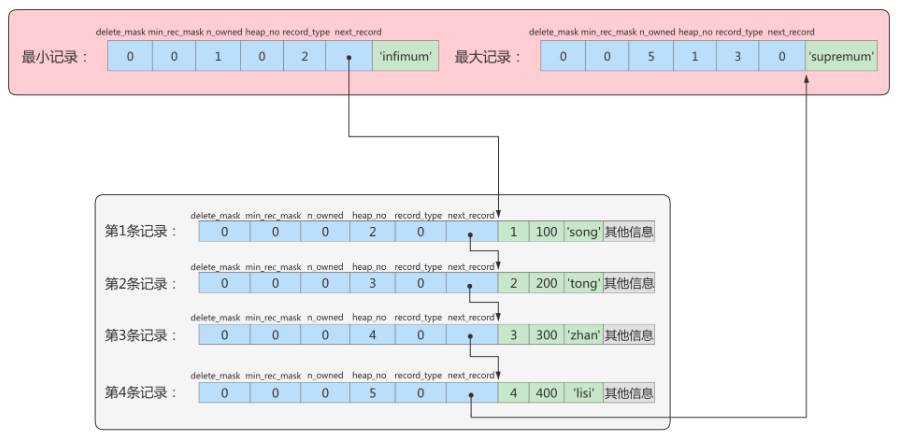

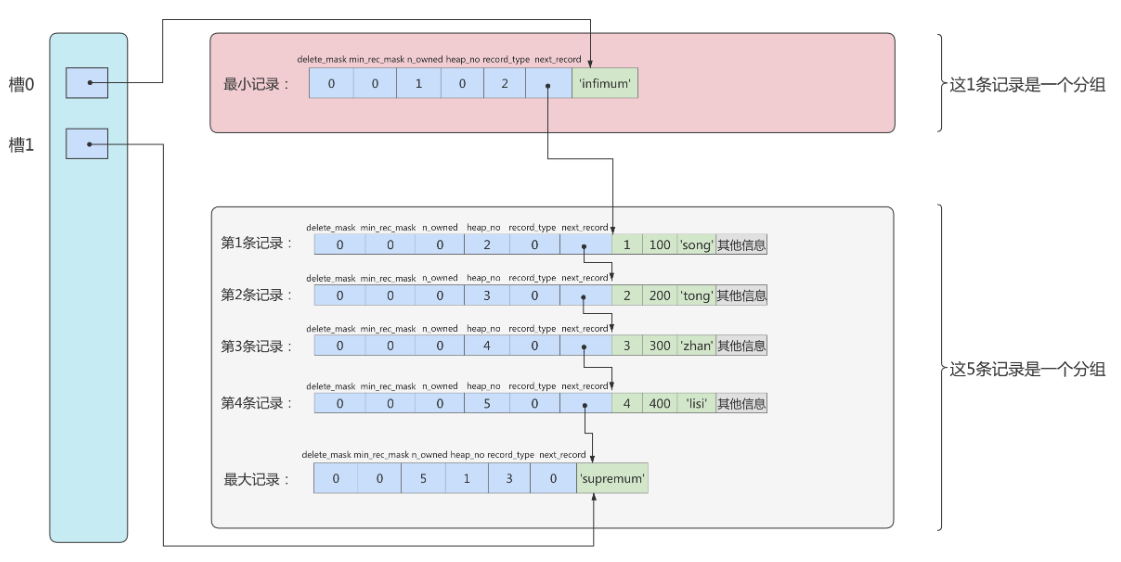

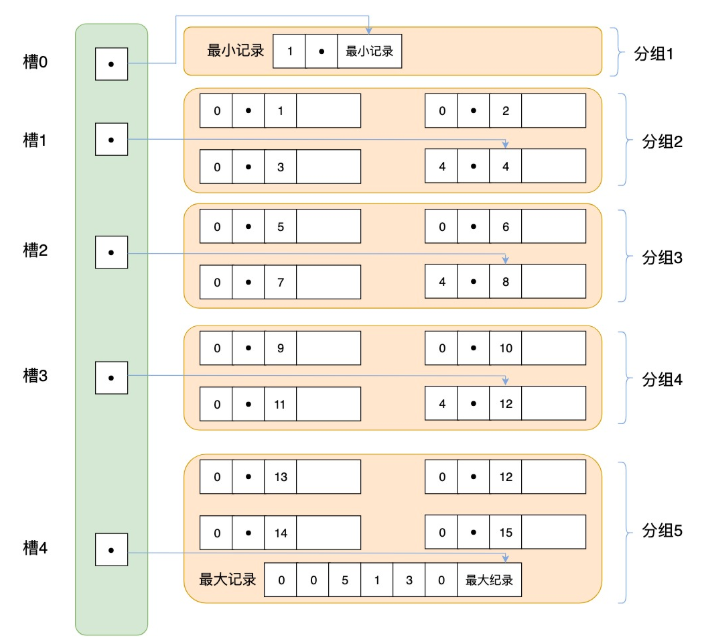

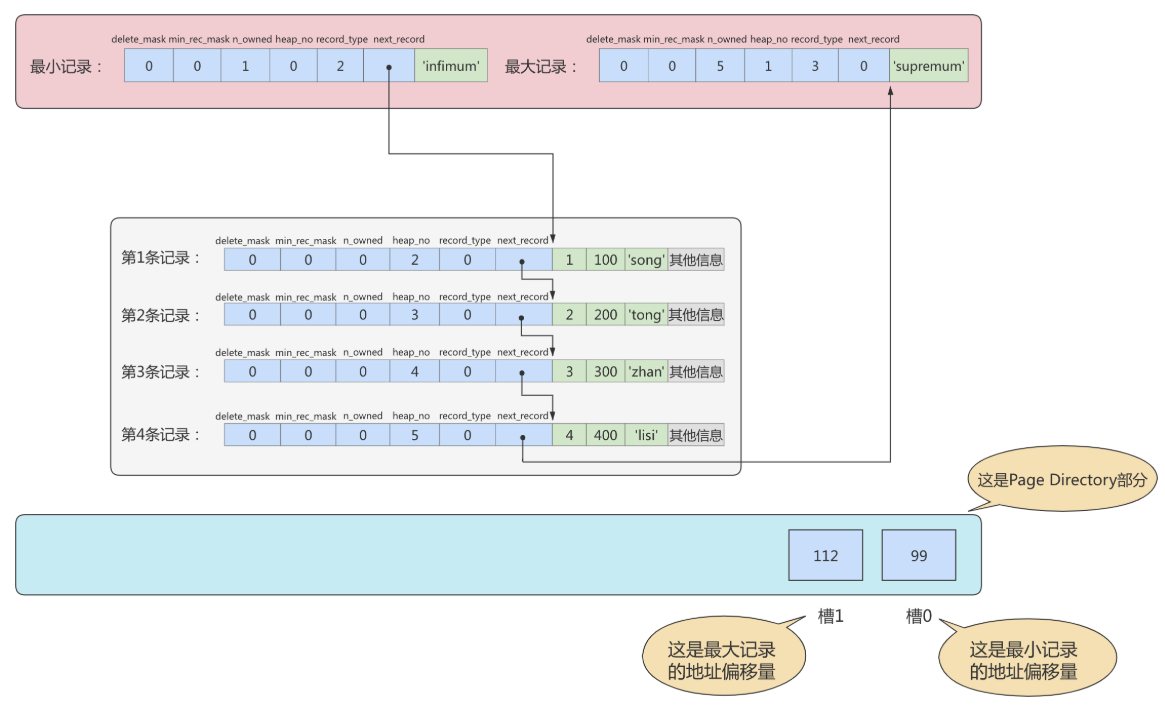

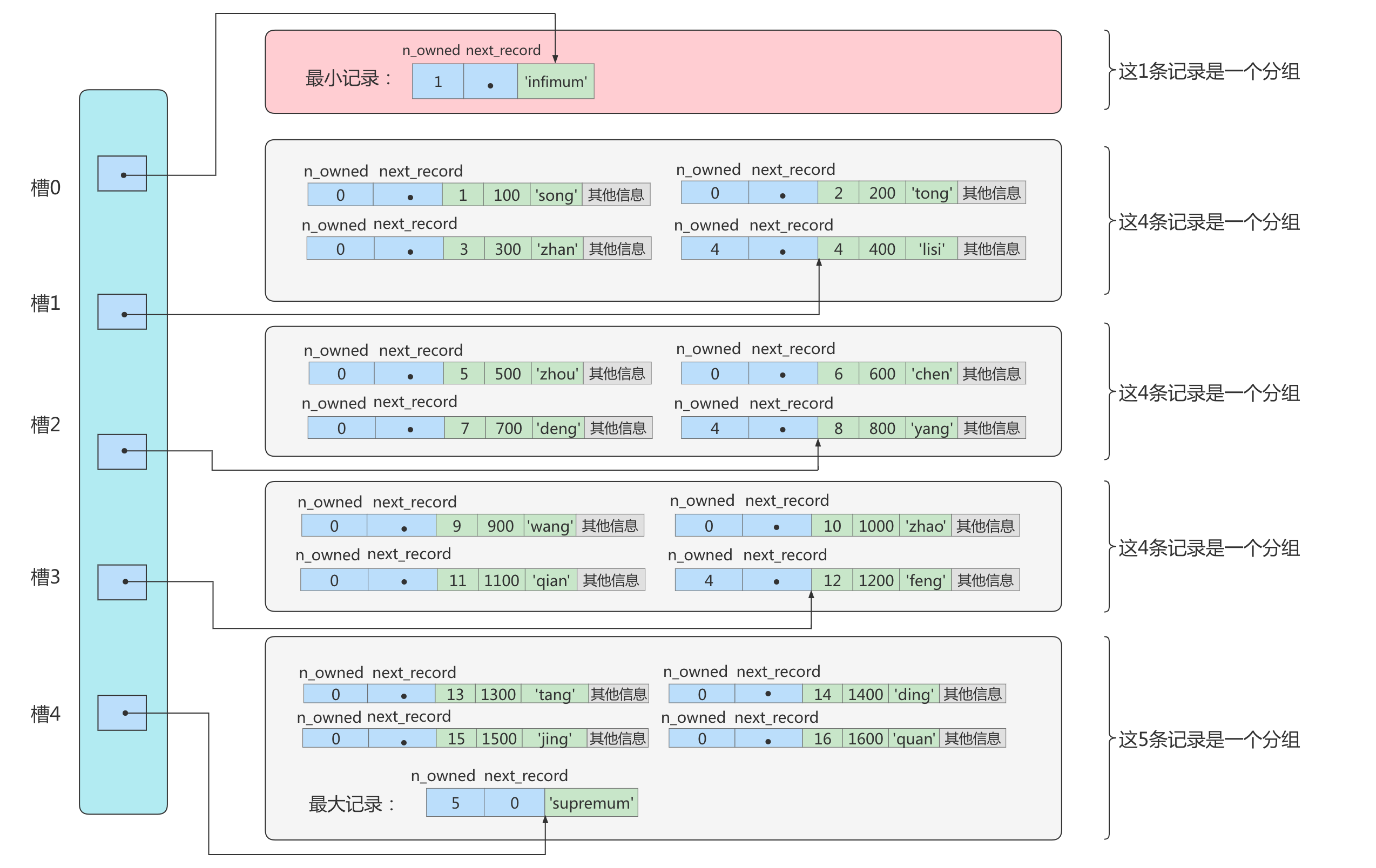

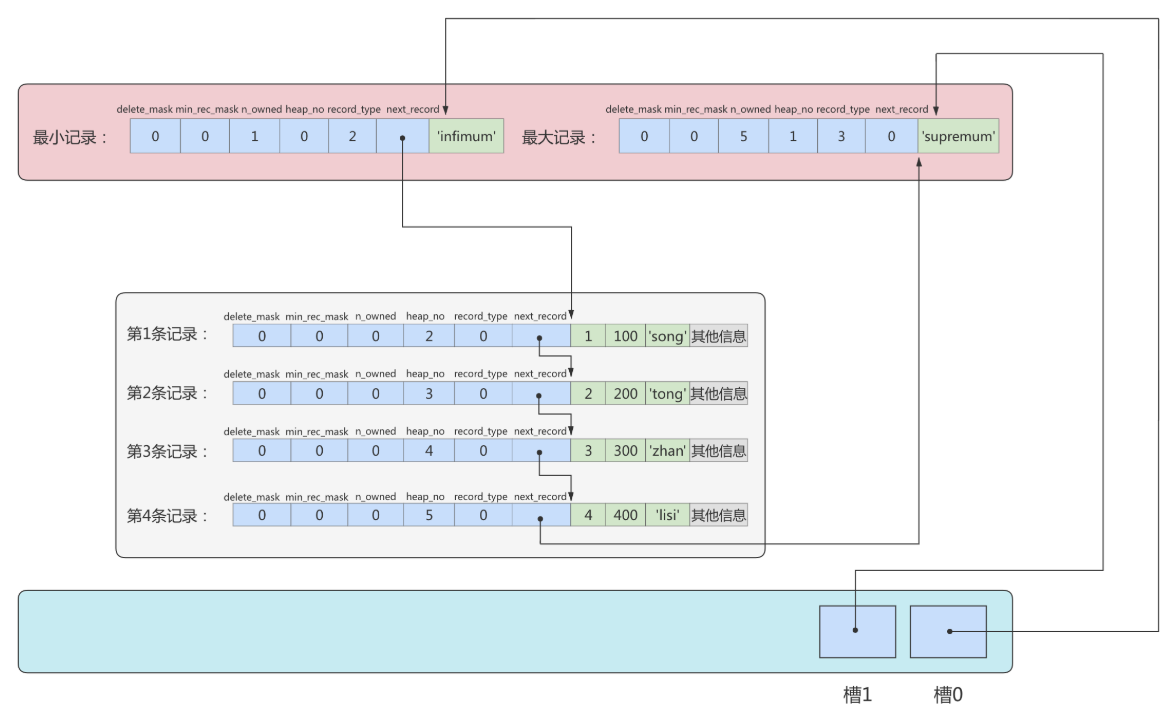

,每个数据页都会为存储在它里边的记录生成一个页目录
,在通过主
键查找某条记录的时候可以在页目录中使用二分法快速定位到对应的槽
,然后再遍历该槽对应分组中的记录即可快速找到指定的记录。
页的大小
不同的数据库管理系统(简称DBMS)的页大小不同。比如在 MySQL 的 InnoDB 存储引擎中,默认页的大小是 16KB
,我们可以通过下面的命令来进行查看:
1 | show variables like '%innodb_page_size%' |
SQL Server 中页的大小为 8KB
,而在 Oracle 中我们用术语 “块
“ (Block)来表示 “页”,Oracle 支持的快大小为2KB, 4KB, 8KB, 16KB, 32KB 和 64KB。
页的上层结构

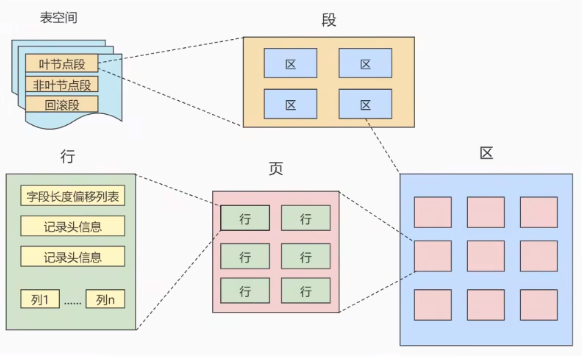

另外在数据库中,还存在着区(Extent)、段(Segment)和表空间(Tablespace)的概念。行、页、区、段、表空间的关系如下图所示:
区(Extent)是比页大一级的存储结构,在InnoDB存储引擎中,一个区会分配64个连续的页
。因为InnoDB中的页大小默认是16KB,所以一个区的大小是64 * 16KB = 1MB
。
段(Segment)由一个或多个区组成,区在文件系统是一个连续分配的空间(在InnoDB中是连续的64个页),不过在段中不要求区与区之间是相邻的。段是数据库中的分配单位,不同类型的数据库对象以不同的段形式存在
。当
我们创建数据表、索引的时候,就会相应创建对应的段,比如创建一张表时会创建一个表段,创建一个索引时会
创建一个索引段。

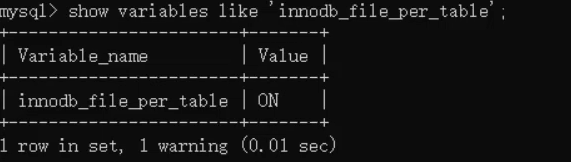

表空间(Tablespace)是一个逻辑容器,表空间存储的对象是段,在一个表空间中可以有一个或多个段,但是一
个段只能属于一个表空间。数据库由一个或多个表空间组成,表空间从管理上可以划分为系统表空间
、用户表空间
、撒销表空间
、临时表空间
等。
页的内部结构

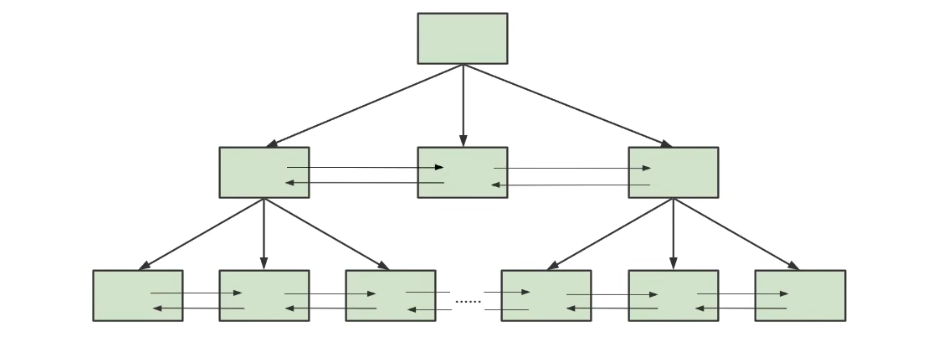

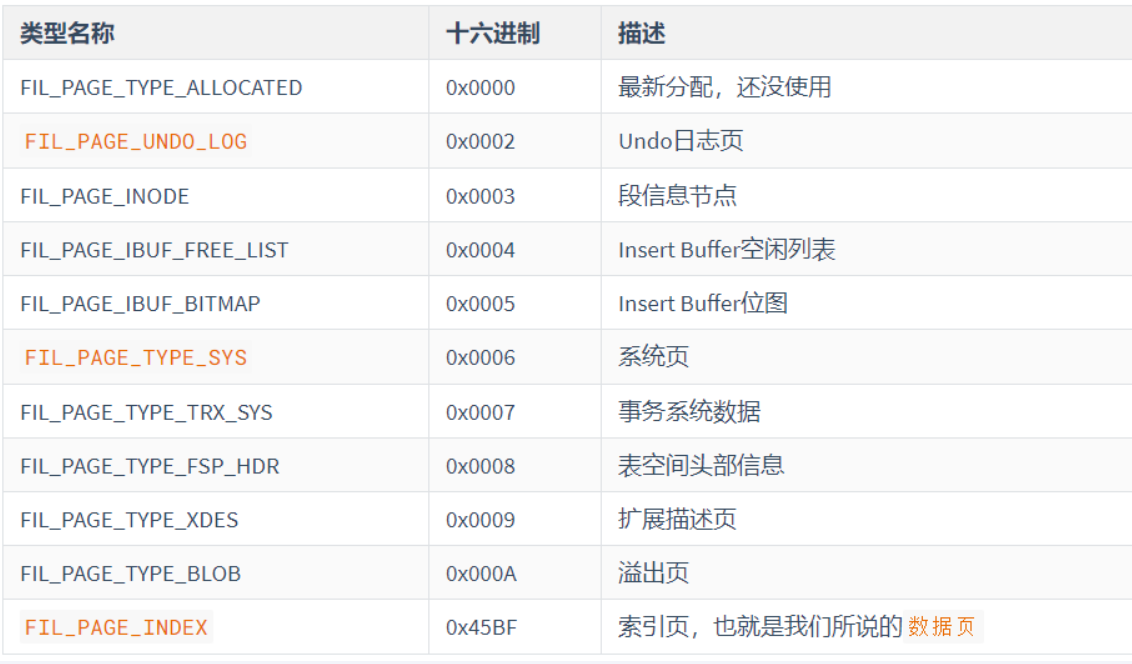

页如果按类型划分的话,常见的有 数据页(保存B+树节点)
、系统页
、Undo页
和 事务数据页
等。数据页是我们最常使用的页。
数据页的 16KB

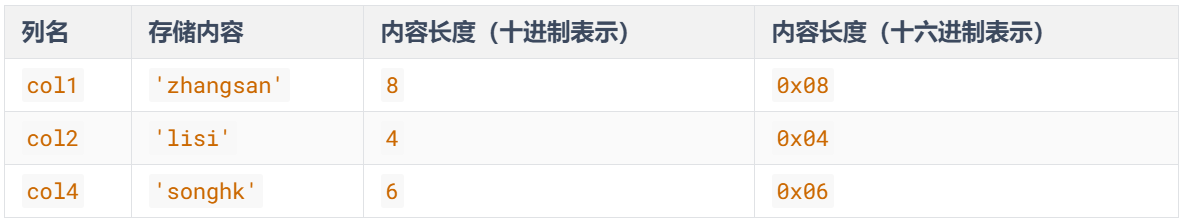

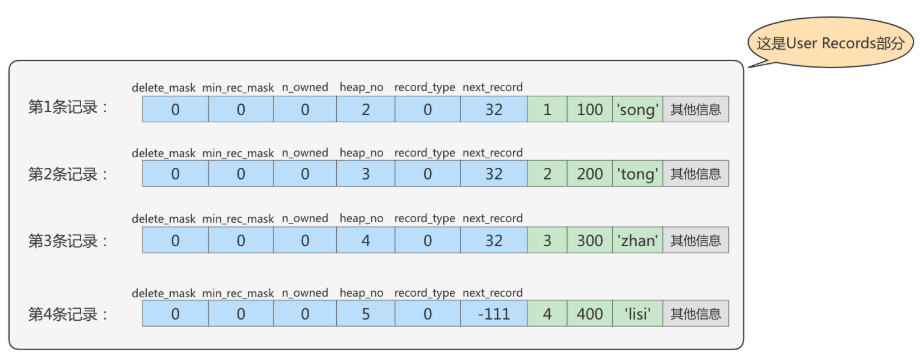

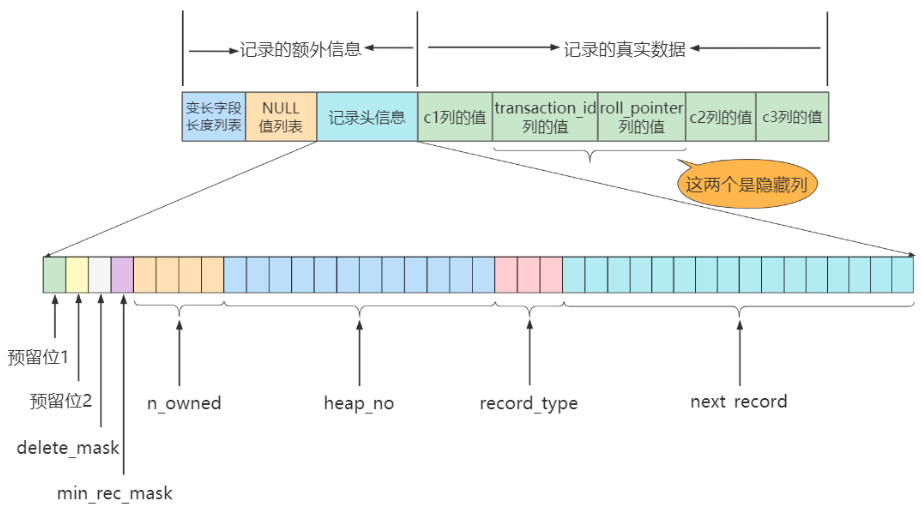

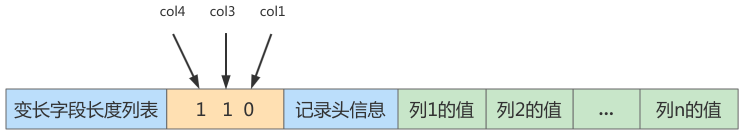

大小的存储空间被划分为七个部分,分别是文件头(File Header)、页头(Page Header)、最大最小记录(Infimum + supremum)、用户记录(User Records)、空闲空间(Free Space)、页目录(PageDirectory)和文件尾(File Tailer)。

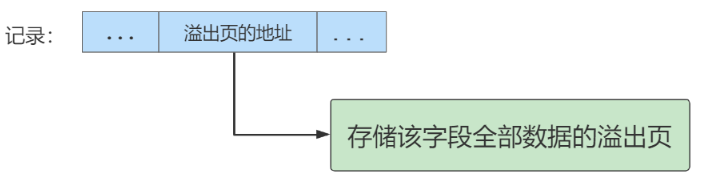

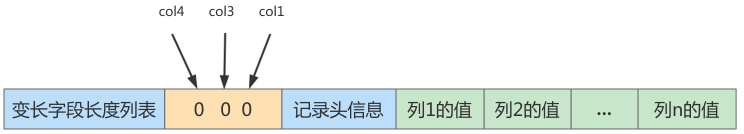

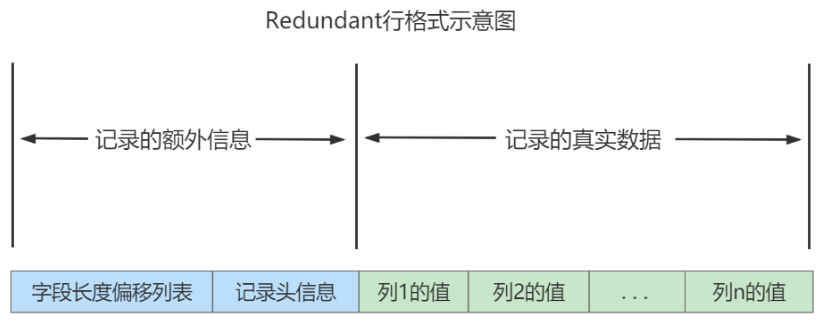

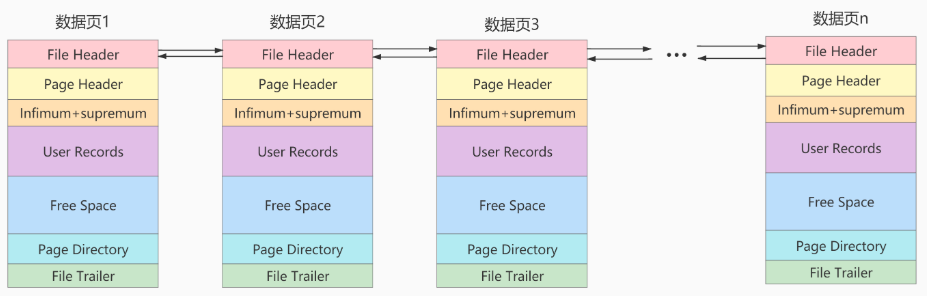

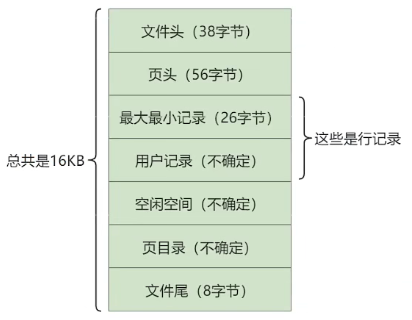

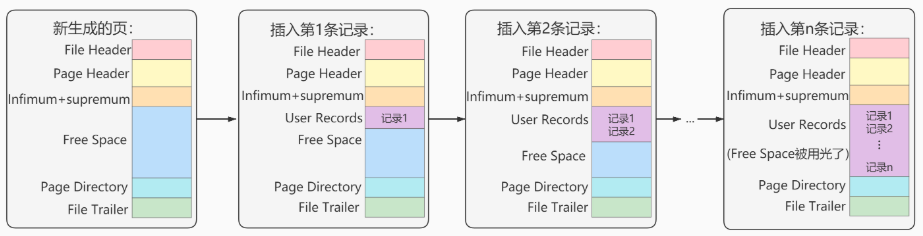

页结构的示意图如下所示:

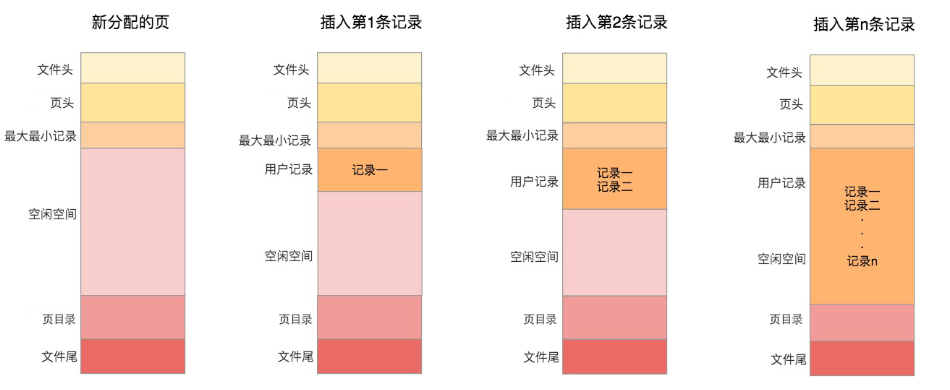

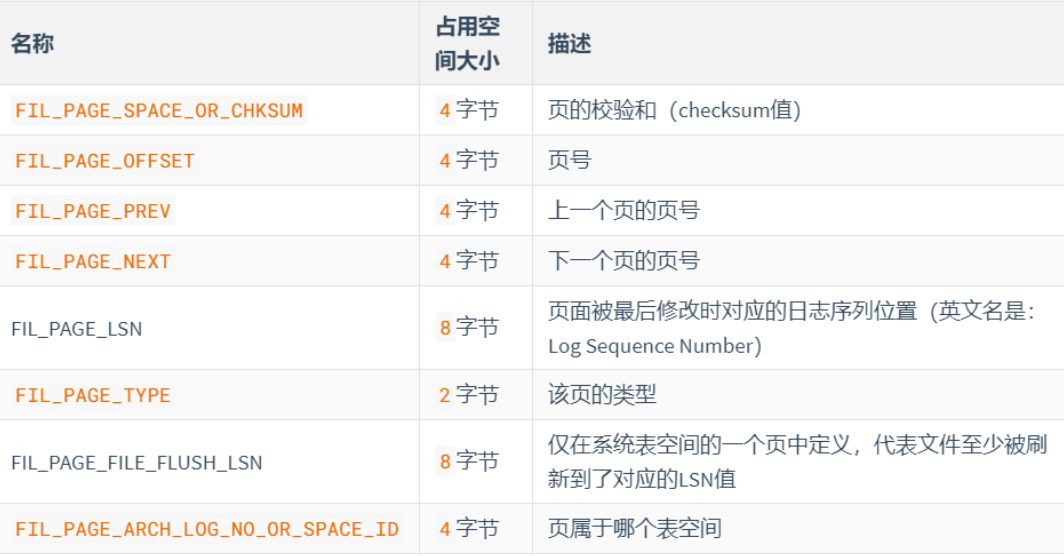

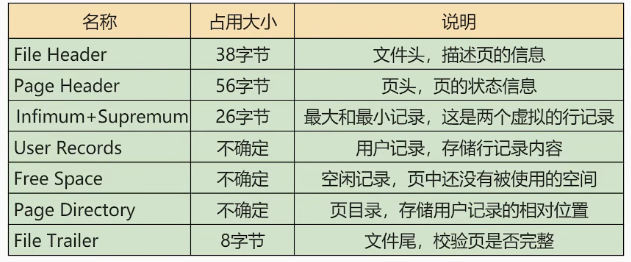

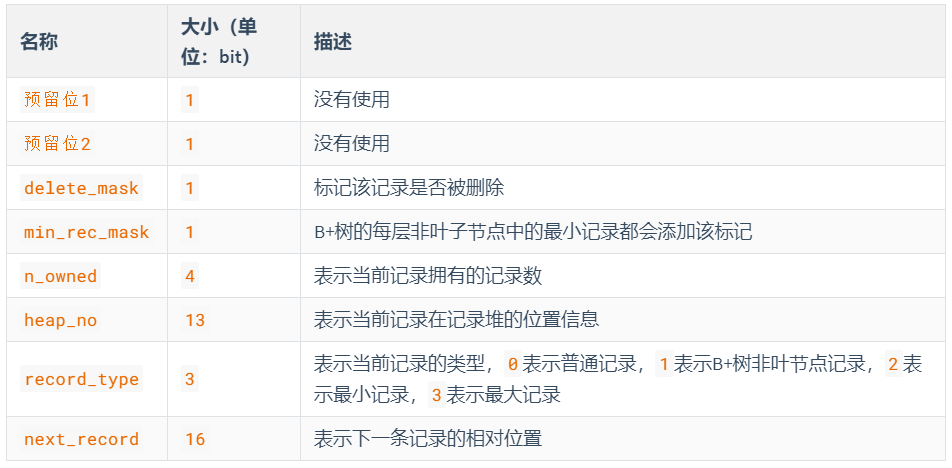

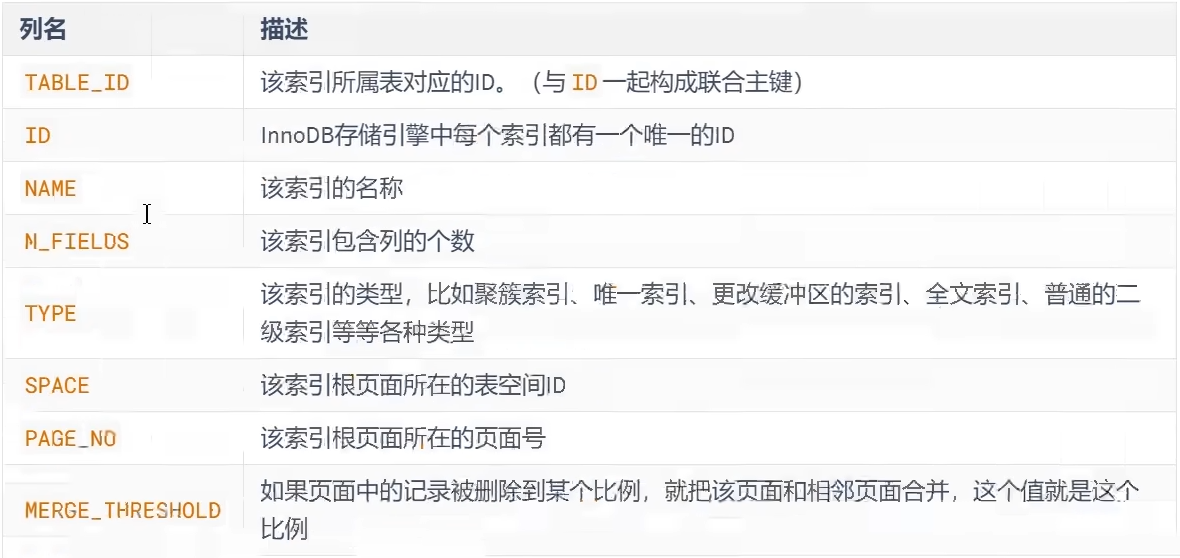

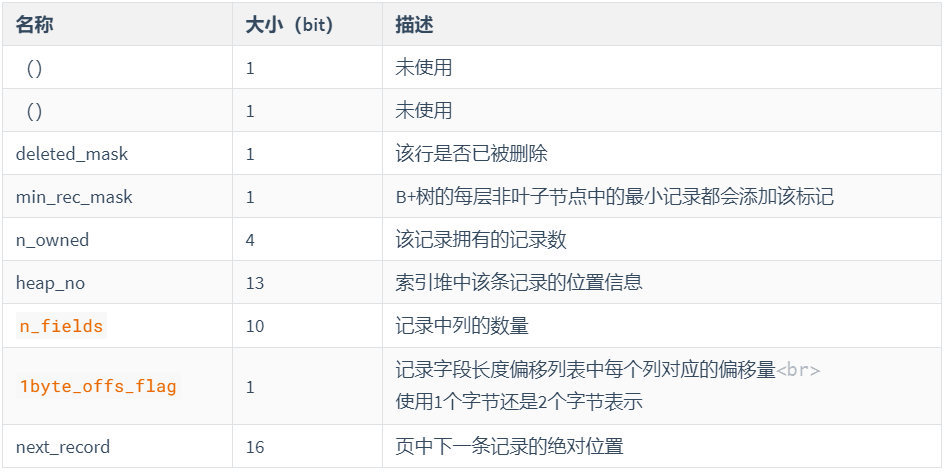

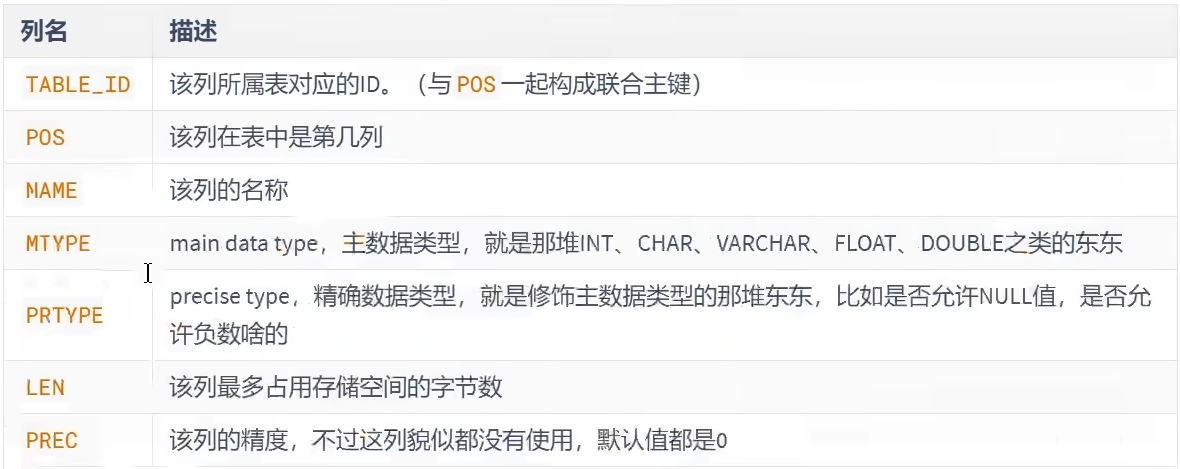

如下表所示:
我们可以把这7个结构分为3个部分。
